程泰机械

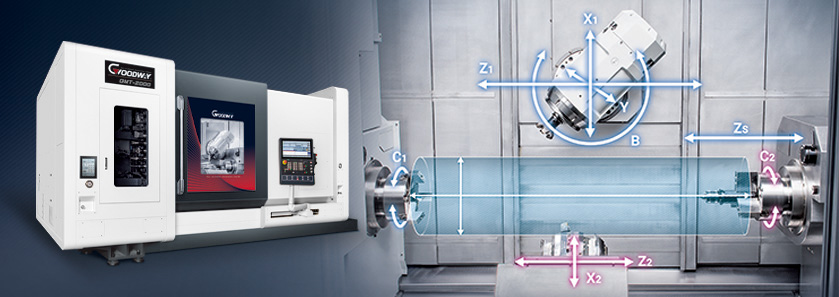

GMT-2000 铣车复合加工中心

全方位的加工能力

刀具主轴及下刀塔皆可灵活支援第一主轴或第二主轴,工序的安排因此较一般机型更有弹性。除此之外,细长型棒材透过双主轴两端夹持固定,刀具主轴与下刀塔同步平衡车 削的模式,能大幅缩短切削循环时间,确保极致的加工精度。
机型 GMT-2000 GMT-2000S GMT-2000ST
最大车削长度 1,020* / 1,520 ( L1 ) / 2,520 ( L2 ) mm
最大车削直径 刀具主轴 Ø 660 mm
下刀塔 Ø 420 mm

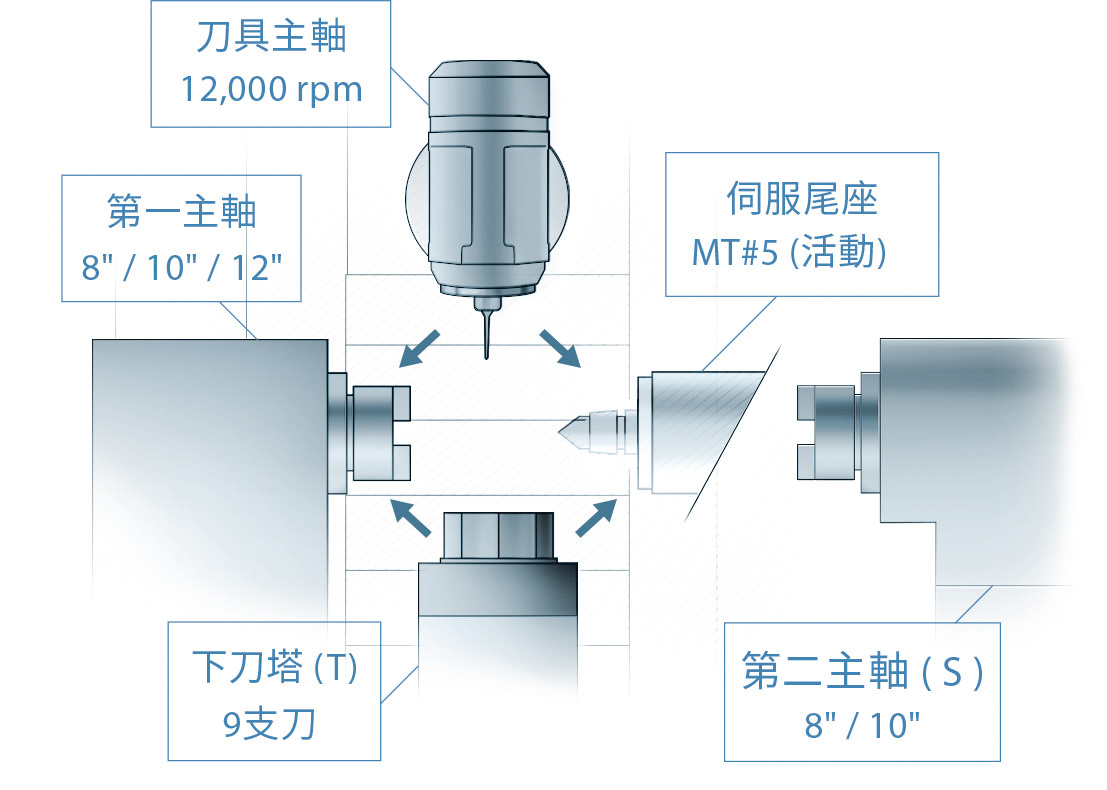

刀具主轴
第一主轴
伺服尾座
第二主轴
下刀塔
* GMT-2000ST 未提供此规格 ● : 标准  —:不提供

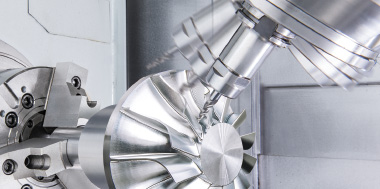

5轴同动铣削

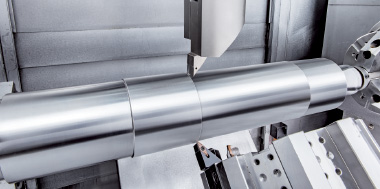

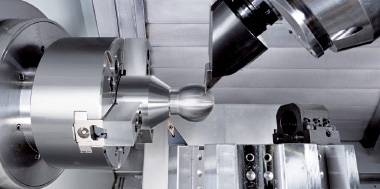

平衡车削

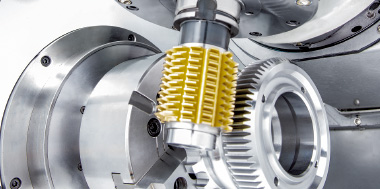

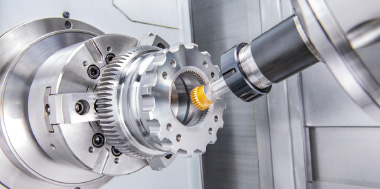

滚齿
刮齿
同步加工

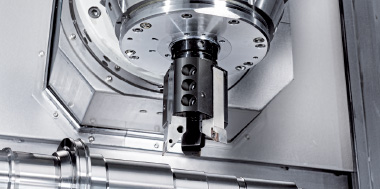

多刀刃车刀

极高的产出效率

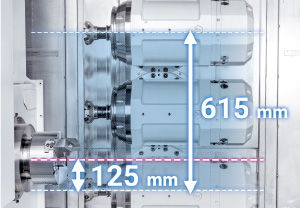

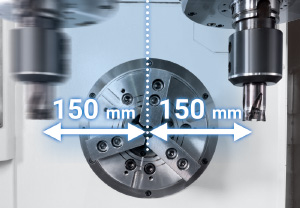

由于 X 轴最大行程能超出主轴中心线 125 mm、Y 轴最大行程距离主轴中心 ±150 mm,GMT 系列即使不透过 C 轴控制,亦可进行高精度的轮廓铣削与钻孔,加工更有效率
X / Y / Z 三轴进给系统由高负荷伺服马达直结驱动,快速进给速率高达 50 / 40 / 50 m/min.

充裕的加工范围

领先同级机种的 X / Y / Z 轴最大行程,加工更有弹性
3 种底座长度搭配 3 种主轴规格,提供 9 种基础的规格组合
最高可装设 120 支刀的链式刀库,轻松克服任何复杂的切削任务

高精度对策

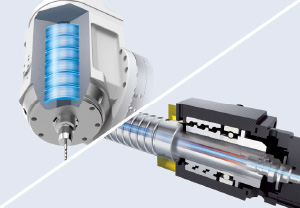

主轴、刀具主轴与进给系统配备水冷式冷却回路设计,能有效抑制热变位,确保极致的加工精度*1
B 轴标配高解析度旋转光学尺
选配主轴热变位补偿系统
*1 : X1 轴标配中空螺杆,其它轴向选配
X 轴行程 Y 轴行程 冷却对策
