程泰机械

GMT-2000 銑車複合加工中心

高性能刀具主轴

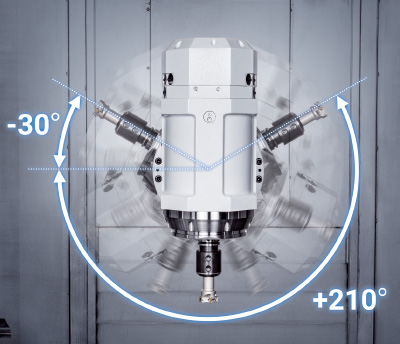

刀具主轴拥有高速、大马力、低干涉量等多项特色;能在 240° 的 B 轴行程范围内每 0.0001° 连续分度定位,不仅可进行固定角度的重切削,亦可执行 5 轴同动的轮廓铣削,具备极为灵活的加工能力。

模组化设计

刀具主轴由主轴、B 轴、介面连接座等三大核心元件所组成,元件间的讯号线与空油压管路皆以模组化连接器连接,维护作业毋须拆卸线路,大幅减少停机维修的时间。

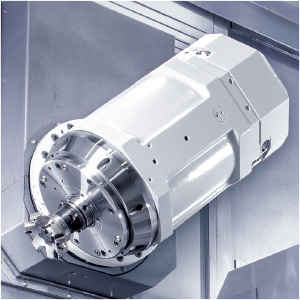

高精度内藏式主轴

内藏式马达设计能有效降低主轴旋转震动量,延长主轴寿命,并可确保长时间运转条件下的加工精度。
特殊的迷宫结构设计让主轴拥有极佳的防护效果,即使运用高压冷却系统进行切削,冷却液也不会污染主轴。 (主轴中心出水为选配功能)

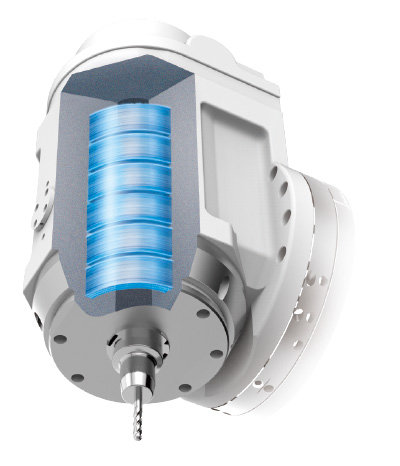

冷却水套

冷却回路于主轴心轴及轴承周围循环,并经由独立的冷却机精确控制温度,能有效降低主轴热变位,确保优异的加工精度。
两面拘束主轴的锥度面与端面能同时与刀把紧密贴合,确保重切削条件下所需的刀具刚性,同时能延长刀具的使用寿命。 (提供 HSK-T63 或 Capto C6 两种规格选择)

高刚性B轴

高刚性滚子凸轮传动设计,不仅抗扭矩能力高达 970 Nm ,且回转精度高,背隙近乎零, B 轴最小分度达 0.0001°(标配全闭回路旋转光学尺)。
制动系统采用油压刹车结合 3 片式曲齿离合器设计,夹持力高达 3,000 Nm,能满足固定角度重切削时所需的加工刚性。

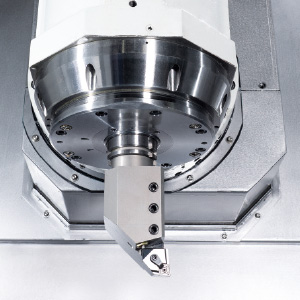

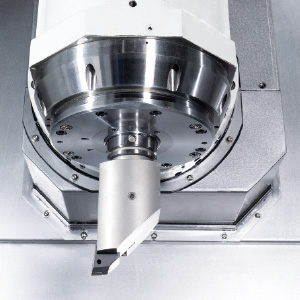

透过刀具主轴旋转定位,单一车刀即可车削第一及第二主轴,可因此减少刀具的需求数量、免除刀具交换的时间,提高生产效率。
