GMT-2000 铣车复合加工中心

高刚性伺服尾座

伺服尾座能提供长轴类工件充裕的支撑刚性,避免工件旋转偏摆误差,满足高精度的加工需求。
  • 透过 M 码控制,尾座可由伺服马达与滚珠螺杆带动至所需位置,无须手动调整,能方便、快速的顶住工件中心。
  • 藉由伺服马达强大的推力,尾座能稳固且持续的顶住工件,确保重切削时需求的支撑刚性。
  • 配备第二主轴的机型 ( GMT-2000S / GMT-2000ST ),亦可运用夹爪装设活动顶针,等同拥有伺服尾座的功能。
机型 GMT-2000 系列
尾座型式 可程式伺服尾座
心轴型式 MT#5 活动顶针
心轴直径 Ø110 mm
尾座本体行程 1,560 mm
伺服尾座

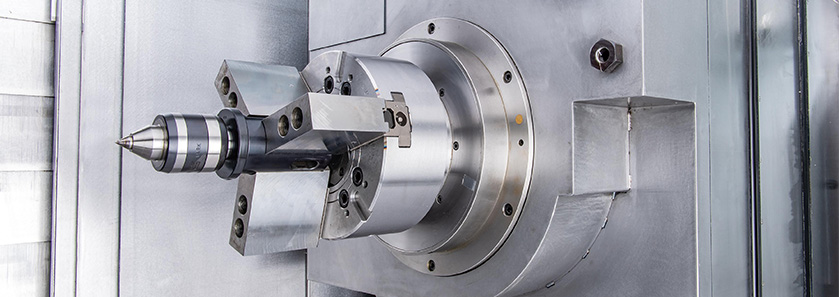

第二主轴装设顶针

优异的操作性

气压单元

气压单元设置于机器侧面,便于即时检视与维护。

刀库

刀库设置于机器的正面,拆装刀具更便利。

主轴中心高度
最佳的作业空间

紧凑化的设计实现最佳的作业空间,上下料作业更加便利安全。

开门宽度
高可视性耐冲击视窗
可调式控制面板

控制面板可依需求旋转 310°及左右移动 900 mm,提供极佳的操作便利性。

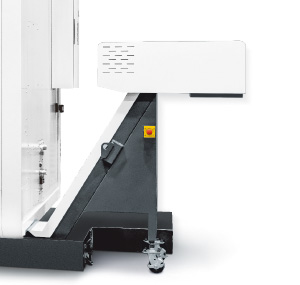

分离式水箱

分离式切削液水箱较易于维护清理,由机器前方拉出的设计可节省机器的作业空间需求。

切屑移除对策

GMT-2000 系列拥有完整的切屑移除对策。不仅能够提供优异的刀具冷却效能,亦能够可靠地将大量切屑迅速带离加工区域,确保加工精度的同时,也有延长刀具寿命的效果。

( 刀具主轴 )
主轴环状喷水
( 刀具主轴 )
主轴中心出水
( 第一主轴 )
夹头侧边冲屑
( 下刀塔 )
刀座喷水 + 吹气
底座冲屑

* 上列功能可能为选配

铁屑输送机

依据不同的切屑特性提供最佳的解决方案,链板式输送机适用于卷屑。刮板式输送机则适用于铸铁、铝、铜的细屑。

切屑型态 卷屑 细屑
切屑材质 有色金属 铸铁 非金属
链钣式
刮钣式

● 适用 —不适用
