复合车铣能力
动力刀塔规格
工件实例
机型 | 刀具 | 主轴转速 | 切削速率 | 切削速度 | 切削深度 | |
---|---|---|---|---|---|---|
钻孔 | GA-2000M GA-3300M |
Ø 20 mm | 600 rpm | 60 mm/min. | 38 m/min. | 无 |
端铣 | Ø 20 mm | 1,000 rpm | 200 mm/min. | 63 m/min. | 12.7 mm | |
攻牙 | M16 * P2.0 | 200 rpm | 400 mm/min. | 10 m/min. | 无 | |
材料 : S45C |
输出功率 ( 连续 ) | 伺服马达 | 最大攻牙能力 | 最大铣削能力 | 齿轮比 |
---|---|---|---|---|
4.5 kW | FANUC α 22 / 4,000 is | 16 mm | Ø 20 mm | 4 : 3 |

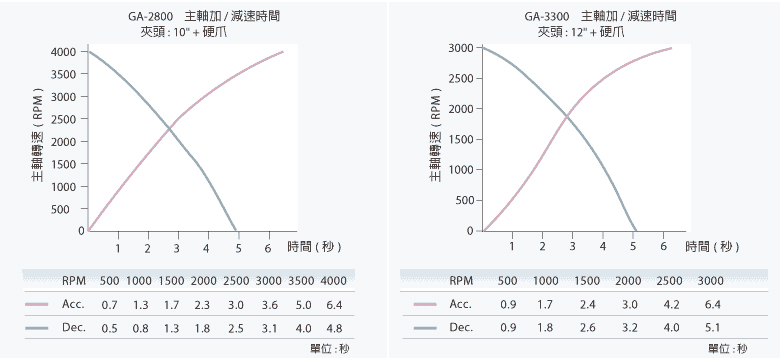

强大的加工性能
外径重切削GA-2000 | ||||||
---|---|---|---|---|---|---|
切削前外径 | 切削后外径 | 主轴转速 | 进给 / 每转 | 切削深度 ( 单边 ) |
主轴负载 | |
108 mm | 96 mm | 500 rpm | 0.30 mm | 6 mm | 97 % | |
96 mm | 82 mm | 550 rpm | 0.32 mm | 7 mm | 112% | |
GA-3300 | ||||||
切削前外径 | 切削后外径 | 主轴转速 | 进给 / 每转 | 切削深度 ( 单边 ) |
主轴负载 | |
144 mm | 120 mm | 729 rpm | 0.40 mm | 12 mm | 65 % |
