SUPER GV 超大型立式车铣复合机

重型工件的加工利器

盘面直径 Ø2,000 ~ 8,000 mm
最大载重量 300,000 kg ( max. )
最大车削高度 5,000 mm ( max. )

SUPER GV

挟带着业界领先科技与高品质零件，程泰 SUPER GV 系列立式 CNC 车床，结合高刚性、大载重量、超大加工范围等特性，提供您大尺寸、非对称性工件的最佳加工对策。此一系列车床结构，依机型尺寸进行最适化设计，即使盘面直径达 8,000 mm 的超大型车床，仍可维持长期高精度的要求。此外，另可选用双滑枕或动力刀具主轴、 C 轴等复合化功能，多样化的加工能力，可以轻易达成您今日及未来的各种切削需求。

    机型特点

  • 超大型、重型工件的加工利器，满足能源、船舶、航太等产业的加工需求
  • 最大车削直径 Ø9,000 mm，最大工件重量高达 300,000 kg
  • 选配双滑枕配置能让工序安排更加弹性，提高加工效率

    • 高刚性结构

  • X / Z 轴均采用超大尺寸硬轨并配合大跨距的设计
  • 一体成型的连壁立柱结构 ( GVH 系列 )
  • W 轴四轨门型结构 ( GVB 系列 )

    • 极致切削性能

  • 动力刀具主轴采二档变速齿轮箱设计，能以高扭矩输出充沛的动力，GVH 系列之刀具转速最高可达 4,000 rpm ( 铣削功能为选配 )
  • 可依需求选择 16T / 24T 伞型刀库

    • 高性能主轴

  • 大马力主轴马达驱动二档变速齿轮箱，能提供 347,000 Nm 的超大扭矩输出 ( GVB-5000 )
  • 工件主轴采用超高刚性交叉滚柱轴承 / 液静压轴承设计 ( GVB-5000 以上机型 )

机型组合

M
  • 动力刀具主轴
  • C 轴
GVH 系列高刚性结构
GVB 系列高刚性结构
液静压轴承
W 轴定位锁固机构
动力刀具主轴
C 轴

动力刀具主轴

  • 采用 NN Type 日系滚柱轴承，具备高刚性、高精密、使用年限长等优异特性。
  • 高减速比之二档齿轮变速箱，齿轮材质采用高硬度合金，并以强制注油方式润滑与冷却。即使长时间以高扭矩输出的严苛条件下，亦能确保齿轮箱之正常运作。

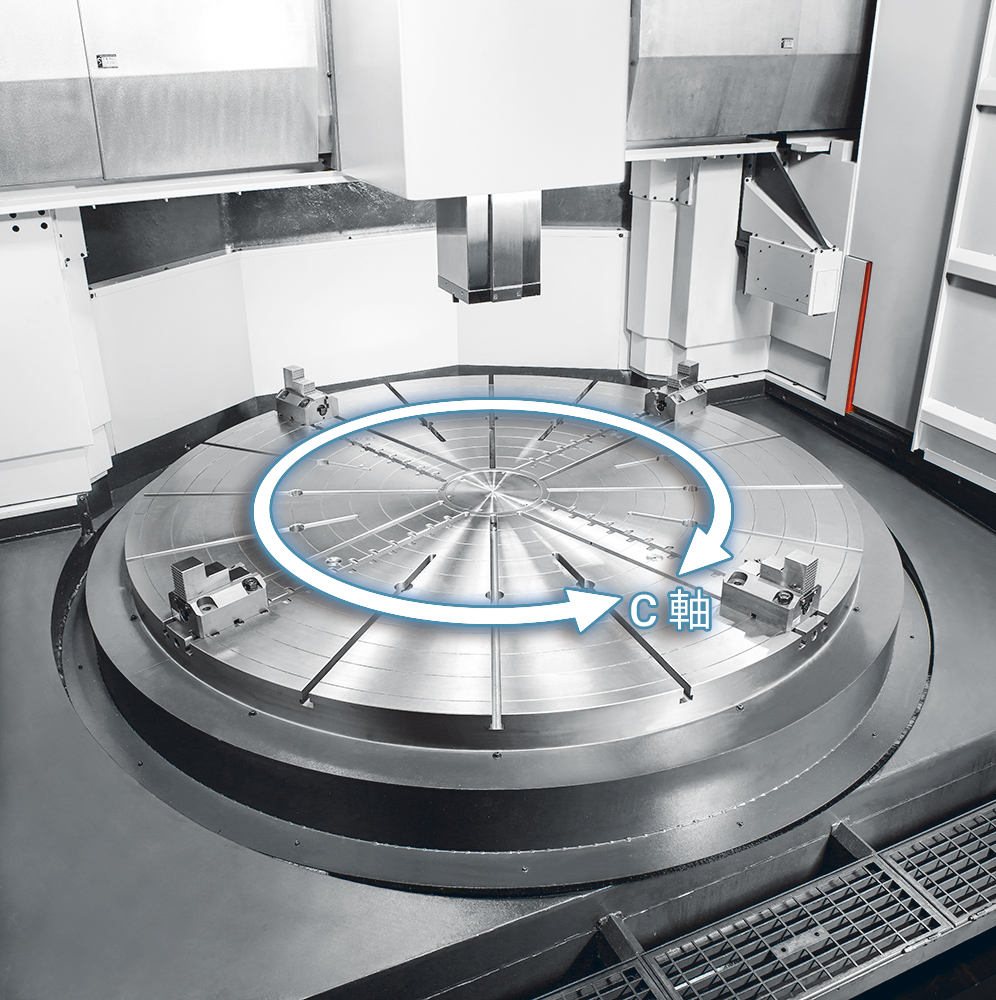

C 轴

  • Cf 轴 ( GVH 系列 )

    以 Cf 轴结合碟式刹车系统提供同级机种中刚性最强的 C 轴功能，即使在重切削的条件下也可达到极致的动态精度 。

  • Cs 轴 ( GVB 系列 )

    Cs 轴采用双主轴马达同步驱动，可有效消除齿轮背隙，提供二倍的扭矩输出。在一般条件下，重覆精度可达 ±5" / 定位精度可达 ±7.5"。
GVH-2000 GVH-2500 GVB-3000 GVB-3500 GVB-4000 GVB-4500 GVB-5000 GVB-6000 GVB-7000 GVB-8000
GVH-2000 GVH-2500 GVB-3000 GVB-3500 GVB-4000 GVB-4500 GVB-5000 GVB-6000 GVB-7000 GVB-8000
重要诸元
盘面直径 mm Ø2,000 Ø2,500 Ø3,000 Ø3,500 Ø4,000 Ø4,500 Ø5,000 Ø6,000 Ø7,000 Ø8,000
最大旋径 mm Ø2,500 Ø3,000 Ø3,700 Ø4,200 Ø4,700 Ø5,200 Ø6,400 Ø7,400 Ø9,000 Ø9,500
最大车削直径 mm Ø2,300 Ø2,800 Ø3,500 Ø4,000 Ø4,500 Ø5,000 Ø6,000 Ø7,000 Ø8,000 Ø9,000
最大车削高度 mm 1,700 / 2,100 1,600 ~ 3,200 2,400 ~ 4,000 2,600 ~ 5,000
最大工件重量 kg 10,000 15,000 20,000 / 45,000 30,000 / 60,000 100,000 150,000 250,000 300,000
工件主轴
马达马力
kW ( 连续 )
60 39 × 2颗 / 58 × 2颗 39 x 2颗 / 58 × 2颗 / 95 × 2颗 58 × 2颗 / 95 × 2颗
马达马力
kW ( 30 分 )
75 45 × 2颗 / 70 × 2颗 45 x 2颗 / 70 × 2颗 / 140 × 2颗 70 × 2颗 / 140 × 2颗
主轴最大扭矩 Nm 59,700 74,140 169,700 272,700 347,000 439,600 451,000 451,000
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
11 15 22
马达马力
kW ( 30 分 )
15 18 26
主轴转速 rpm 1 ~ 2,400
X & Z 轴
X 轴最大行程 mm 2,830 3,080 3,950 4,450 4,950 5,450 6,435 7,435 8,635 9,735
Z 轴最大行程 mm 1,200 / 1,500 1,500 / 1,800 1,600 / 2,000 1,600 ~ 2,500
W 轴
W 轴最大行程 mm 1,200 / 1,600 1,200 ~ 2,800 1,600 ~ 3,200 1,600 ~ 4,000
刀库
刀库容量 T 16
刀把规格 BT50 BT50 / BT60
一般性规格
控制器 FANUC Oi-TF Plus SIEMENS SINUMERIK 840D sl
选择规格：
GVH-2000
重要诸元
盘面直径 mm Ø2,000
最大旋径 mm Ø2,500
最大车削直径 mm Ø2,300
最大车削高度 mm 1,700 / 2,100
最大工件重量 kg 10,000
工件主轴
马达马力
kW ( 连续 )
60
马达马力
kW ( 30 分 )
75
主轴最大扭矩 Nm 59,700
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
11
马达马力
kW ( 30 分 )
15
主轴转速 rpm 1 ~ 2,400
X & Z 轴
X 轴最大行程 mm 2,830
Z 轴最大行程 mm 1,200 / 1,500
W 轴
W 轴最大行程 mm 1,200 / 1,600
刀库
刀库容量 T 16
刀把规格 BT50
一般性规格
控制器 FANUC Oi-TF Plus
GVH-2500
重要诸元
盘面直径 mm Ø2,500
最大旋径 mm Ø3,000
最大车削直径 mm Ø2,800
最大车削高度 mm 1,700 / 2,100
最大工件重量 kg 15,000
工件主轴
马达马力
kW ( 连续 )
60
马达马力
kW ( 30 分 )
75
主轴最大扭矩 Nm 74,140
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
11
马达马力
kW ( 30 分 )
15
主轴转速 rpm 1 ~ 2,400
X & Z 轴
X 轴最大行程 mm 3,080
Z 轴最大行程 mm 1,200 / 1,500
W 轴
W 轴最大行程 mm 1,200 / 1,600
刀库
刀库容量 T 16
刀把规格 BT50
一般性规格
控制器 FANUC Oi-TF Plus
GVB-3000
重要诸元
盘面直径 mm Ø3,000
最大旋径 mm Ø3,700
最大车削直径 mm Ø3,500
最大车削高度 mm 1,600 ~ 3,200
最大工件重量 kg 20,000 / 45,000
工件主轴
马达马力
kW ( 连续 )
39 × 2颗 / 58 × 2颗
马达马力
kW ( 30 分 )
45 × 2颗 / 70 × 2颗
主轴最大扭矩 Nm 169,700
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
15
马达马力
kW ( 30 分 )
18
主轴转速 rpm 1 ~ 2,400
X & Z 轴
X 轴最大行程 mm 3,950
Z 轴最大行程 mm 1,500 / 1,800
W 轴
W 轴最大行程 mm 1,200 ~ 2,800
刀库
刀库容量 T 16
刀把规格 BT50 / BT60
一般性规格
控制器 SIEMENS SINUMERIK 840D sl
GVB-3500
重要诸元
盘面直径 mm Ø3,500
最大旋径 mm Ø4,200
最大车削直径 mm Ø4,000
最大车削高度 mm 1,600 ~ 3,200
最大工件重量 kg 20,000 / 45,000
工件主轴
马达马力
kW ( 连续 )
39 × 2颗 / 58 × 2颗
马达马力
kW ( 30 分 )
45 × 2颗 / 70 × 2颗
主轴最大扭矩 Nm 169,700
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
15
马达马力
kW ( 30 分 )
18
主轴转速 rpm 1 ~ 2,400
X & Z 轴
X 轴最大行程 mm 4,450
Z 轴最大行程 mm 1,500 / 1,800
W 轴
W 轴最大行程 mm 1,200 ~ 2,800
刀库
刀库容量 T 16
刀把规格 BT50 / BT60
一般性规格
控制器 SIEMENS SINUMERIK 840D sl
GVB-4000
重要诸元
盘面直径 mm Ø4,000
最大旋径 mm Ø4,700
最大车削直径 mm Ø4,500
最大车削高度 mm 1,600 ~ 3,200
最大工件重量 kg 30,000 / 60,000
工件主轴
马达马力
kW ( 连续 )
39 x 2颗 / 58 × 2颗 / 95 × 2颗
马达马力
kW ( 30 分 )
45 x 2颗 / 70 × 2颗 / 140 × 2颗
主轴最大扭矩 Nm 272,700
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
22
马达马力
kW ( 30 分 )
26
主轴转速 rpm 1 ~ 2,400
X & Z 轴
X 轴最大行程 mm 4,950
Z 轴最大行程 mm 1,500 / 1,800
W 轴
W 轴最大行程 mm 1,200 ~ 2,800
刀库
刀库容量 T 16
刀把规格 BT50 / BT60
一般性规格
控制器 SIEMENS SINUMERIK 840D sl
GVB-4500
重要诸元
盘面直径 mm Ø4,500
最大旋径 mm Ø5,200
最大车削直径 mm Ø5,000
最大车削高度 mm 1,600 ~ 3,200
最大工件重量 kg 30,000 / 60,000
工件主轴
马达马力
kW ( 连续 )
39 x 2颗 / 58 × 2颗 / 95 × 2颗
马达马力
kW ( 30 分 )
45 x 2颗 / 70 × 2颗 / 140 × 2颗
主轴最大扭矩 Nm 272,700
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
22
马达马力
kW ( 30 分 )
26
主轴转速 rpm 1 ~ 2,400
X & Z 轴
X 轴最大行程 mm 5,450
Z 轴最大行程 mm 1,500 / 1,800
W 轴
W 轴最大行程 mm 1,200 ~ 2,800
刀库
刀库容量 T 16
刀把规格 BT50 / BT60
一般性规格
控制器 SIEMENS SINUMERIK 840D sl
GVB-5000
重要诸元
盘面直径 mm Ø5,000
最大旋径 mm Ø6,400
最大车削直径 mm Ø6,000
最大车削高度 mm 2,400 ~ 4,000
最大工件重量 kg 100,000
工件主轴
马达马力
kW ( 连续 )
58 × 2颗 / 95 × 2颗
马达马力
kW ( 30 分 )
70 × 2颗 / 140 × 2颗
主轴最大扭矩 Nm 347,000
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
22
马达马力
kW ( 30 分 )
26
主轴转速 rpm 1 ~ 2,400
X & Z 轴
X 轴最大行程 mm 6,435
Z 轴最大行程 mm 1,600 / 2,000
W 轴
W 轴最大行程 mm 1,600 ~ 3,200
刀库
刀库容量 T 16
刀把规格 BT50 / BT60
一般性规格
控制器 SIEMENS SINUMERIK 840D sl
GVB-6000
重要诸元
盘面直径 mm Ø6,000
最大旋径 mm Ø7,400
最大车削直径 mm Ø7,000
最大车削高度 mm 2,400 ~ 4,000
最大工件重量 kg 150,000
工件主轴
马达马力
kW ( 连续 )
58 × 2颗 / 95 × 2颗
马达马力
kW ( 30 分 )
70 × 2颗 / 140 × 2颗
主轴最大扭矩 Nm 439,600
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
22
马达马力
kW ( 30 分 )
26
主轴转速 rpm 1 ~ 2,400
X & Z 轴
X 轴最大行程 mm 7,435
Z 轴最大行程 mm 1,600 / 2,000
W 轴
W 轴最大行程 mm 1,600 ~ 3,200
刀库
刀库容量 T 16
刀把规格 BT50 / BT60
一般性规格
控制器 SIEMENS SINUMERIK 840D sl
GVB-7000
重要诸元
盘面直径 mm Ø7,000
最大旋径 mm Ø9,000
最大车削直径 mm Ø8,000
最大车削高度 mm 2,600 ~ 5,000
最大工件重量 kg 250,000
工件主轴
马达马力
kW ( 连续 )
58 × 2颗 / 95 × 2颗
马达马力
kW ( 30 分 )
70 × 2颗 / 140 × 2颗
主轴最大扭矩 Nm 451,000
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
22
马达马力
kW ( 30 分 )
26
主轴转速 rpm 1 ~ 2,400
X & Z 轴
X 轴最大行程 mm 8,635
Z 轴最大行程 mm 1,600 ~ 2,500
W 轴
W 轴最大行程 mm 1,600 ~ 4,000
刀库
刀库容量 T 16
刀把规格 BT50 / BT60
一般性规格
控制器 SIEMENS SINUMERIK 840D sl
GVB-8000
重要诸元
盘面直径 mm Ø8,000
最大旋径 mm Ø9,500
最大车削直径 mm Ø9,000
最大车削高度 mm 2,600 ~ 5,000
最大工件重量 kg 300,000
工件主轴
马达马力
kW ( 连续 )
58 × 2颗 / 95 × 2颗
马达马力
kW ( 30 分 )
70 × 2颗 / 140 × 2颗
主轴最大扭矩 Nm 451,000
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
22
马达马力
kW ( 30 分 )
26
主轴转速 rpm 1 ~ 2,400
X & Z 轴
X 轴最大行程 mm 9,735
Z 轴最大行程 mm 1,600 ~ 2,500
W 轴
W 轴最大行程 mm 1,600 ~ 4,000
刀库
刀库容量 T 16
刀把规格 BT50 / BT60
一般性规格
控制器 SIEMENS SINUMERIK 840D sl
