GV-500 高速立式车铣复合机

占地面积极小的立式车床

夹头尺寸 12" / 15"
最大车削直径 Ø620 mm
最大车削高度 520 mm

GV-500

挟带着最新工具机科技与高品质零件，程泰 GV-500 系列高速立式 CNC 车床，凭借着高刚性结构与精密线性滑轨的设计理念，结合伺服定位刀塔与最高可达 883 Nm 扭矩输出之强力主轴，使得本系列得以极精巧的机型尺寸即能提供极强悍的切削能力，可轻易达成您今日及未来的各种加工需求。

    机型特点

  • 极小的 3.3 m2 占地面积
  • 对应小尺寸的盘型零件拥有出色的加工能力与效率

    • 高刚性结构

  • 底座及立柱皆为一体成型的米汉纳铸件结构
  • X / Z 轴采用高精密线性滑轨设计，提供极佳的控制性与支撑刚性

    • 极致切削性能

  • 8 / 12 支刀伺服定位刀塔，换刀快速、切削刚性极佳
  • 搭配程泰双车刀刀具座可对工件的两侧进行平衡切削，进而确保盘面极致的平行精度
  • 可选配 12 支刀动力刀塔及 C 轴成为车铣复合机

    • 高性能主轴

  • 3,000 rpm 高性能主轴设计
紧凑的占地面积
高速线性滑轨设计 ( X/Z轴 )
8 支刀伺服刀塔
平衡车削
动力刀塔
C轴

动力刀塔

  • 动力刀塔可安装 12 支动力刀具 ( 仅在工作位置之刀具旋转，其余不旋转 ) ，刀盘不需推出即可完成换刀。
  • 动力刀塔运用最新伺服定位科技，相邻刀具换刀时间仅 0.2 秒完成换刀，对边刀具也仅需 0.5 秒。

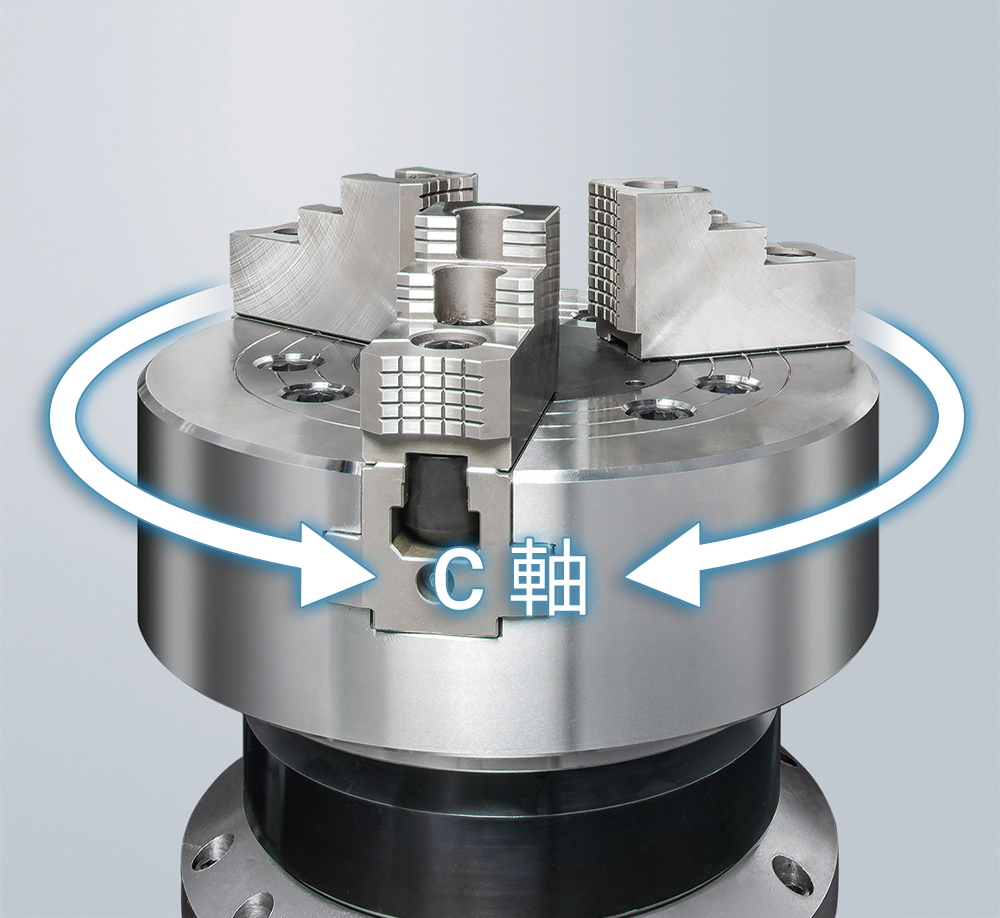

C 轴

  • GV-500 系列选配 C 轴控制及动力刀塔成为车铣复合中心，可将一工件在同一车床内完成车、铣、钻及攻牙等加工。避免因为工件在机器间移动所产生的误差，并节省加工时间及人力。
GV-500
GV-500
重要诸元
夹头尺寸 12" / 15"
最大旋径 mm Ø650
最大车削直径 mm Ø620
最大车削高度 mm 520
主轴
马达马力
kW ( 连续 / 30 分 )
低速 11 / 18.5
高速 15 / 18.5
主轴扭矩
Nm ( 连续 / 30 分 )
低速 525 / 883
高速 498 / 614
X / Z 轴
X 轴最大行程 mm 350
Z 轴最大行程 mm 550
X / Z 轴快速进给 m/min. 24
刀塔
刀塔容量 T 8 / 12
四方形刀具 mm □ 25 / □ 32
圆形刀具 mm Ø50
动力刀塔 ( 选配 )
刀塔容量 T 12
马达马力 kW 4.5
刀具转速 rpm 40 ~ 4,000
一般性规格
标准控制器 FANUC Oi-TF Plus
下列资讯可能为选用配备，详情请洽程泰机械
