GV-1 重负荷立式车铣复合机

W 轴动梁式结构设计

盘面直径 Ø1,100 ~ 2,000 mm
最大载重量 4,000 ~ 8,000 kg
W轴行程 600 ( GV-1100 ) / 800 mm

GV-1

结合充裕的加工范围、极高的载重能力以及弹性的动梁结构等多项特色，使得本系列相较于其它同级机种拥有更为出色的机械刚性与重切削能力，任何重型工件或不易切削材质的切削需求，皆可交由 GV-1 系列轻易克服

    机型特点

  • 船舶、风机、建设机具、航太等产业的首选机种
  • W 轴动梁式结构让本系列能以最短的滑枕悬伸量进行加工，确保最高的切削刚性

    • 高刚性结构

  • X / Z 轴采用超大尺寸硬轨并配合大跨距的设计
  • 底座及立柱皆为一体成型且采用高刚性米汉纳铸件结构
  • 厚实的立柱搭配最佳化的加强肋设计，提供头部充裕的支撑刚性

    • 极致切削性能

  • 动力刀具主轴采二档变速齿轮箱设计，能以高扭矩输出充沛的动力，刀具转速最高可达 2,400 rpm ( 铣削功能为选配 )
  • 可依需求选择 12T / 16T / 24T 伞型刀库

    • 高性能主轴

  • 45 kW 主轴马达驱动二档变速齿轮箱，主轴扭矩输出最高达 23,900 Nm
  • 主轴轴承采用高刚性、高精度之交叉滚柱轴承设计

机型组合

M
  • 动力刀具主轴
  • C 轴
厚实的立柱结构
工件主轴结构
W 轴采段差式滑轨设计
W 轴定位锁固机构
动力刀具主轴
C 轴

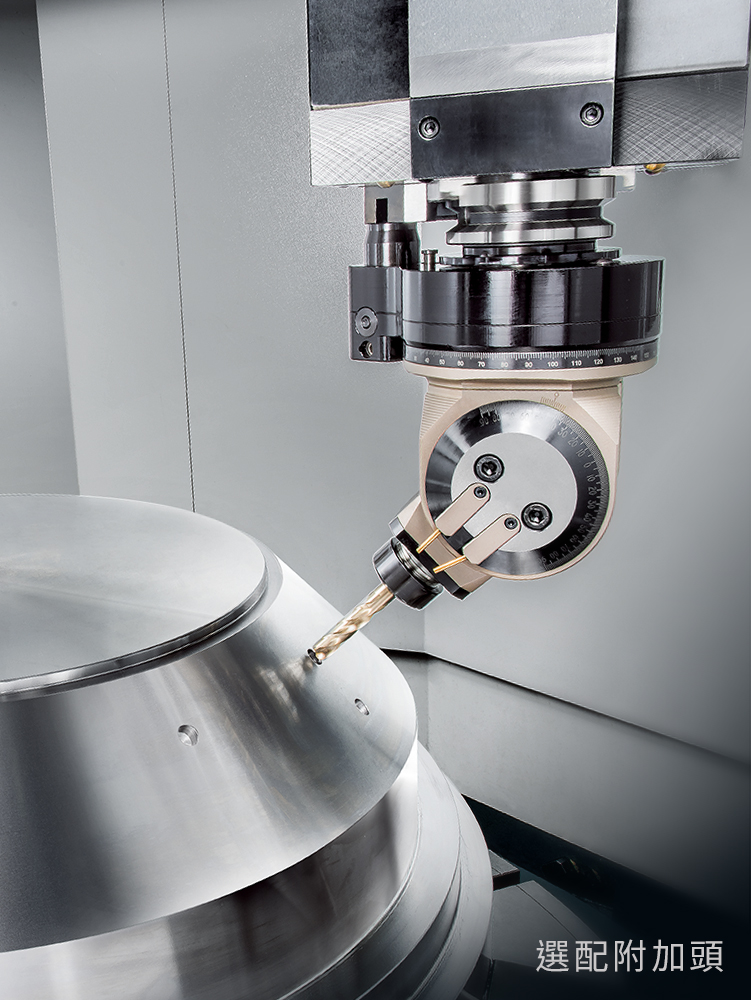

动力刀具主轴

  • 采用 NN Type 日系滚柱轴承，具备高刚性、高精密、使用年限长等优异特性。
  • 高减速比之二档齿轮变速箱，齿轮材质采用高硬度合金，并以强制注油方式润滑与冷却。即使长时间以高扭矩输出的严苛条件下，亦能确保齿轮箱之正常运作。

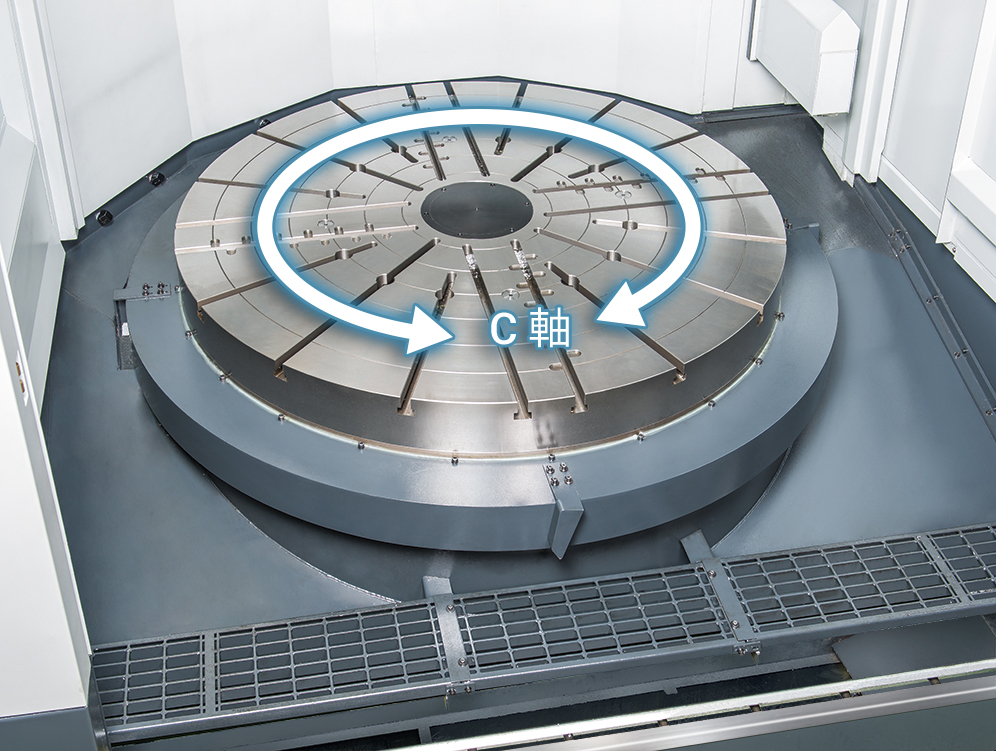

C 轴

  • Cf 轴采用高解析度伺服马达驱动蜗杆蜗轮机构设计，其传动效果精确，背隙调整容易，最小分割精度达 0.001°。
GV-1100 GV-1200 GV-1600 GV-2000
GV-1100 GV-1200 GV-1600 GV-2000
重要诸元
盘面直径 mm Ø1,100 Ø1,250 Ø1,600 Ø2,000
最大旋径 mm Ø1,400 Ø1,600 Ø2,000 Ø2,050
最大车削直径 mm Ø1,200 Ø1,350 Ø1,800 Ø2,000
最大车削高度 mm 1,000 1,300 1,280
最大工件重量 kg 4,000 5,000 8,000 5,000 8,000
工件主轴
马达马力
kW ( 连续 )
37
马达马力
kW ( 30 分 )
45
主轴最大扭矩 Nm 10,170 17,100 23,900
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
7.5 11
马达马力
kW ( 30 分 )
11 15
主轴转速 rpm 2 ~ 2,400
X & Z 轴
X 轴最大行程 mm 1,300 1,375 1,600 1,700
Z 轴最大行程 mm 900
W 轴
W 轴最大行程 mm 600 800
刀库
刀库容量 T 12 16
刀把规格 BT50
一般性规格
控制器 FANUC Oi-TF Plus
选择规格：
GV-1100
重要诸元
盘面直径 mm Ø1,100
最大旋径 mm Ø1,400
最大车削直径 mm Ø1,200
最大车削高度 mm 1,000
最大工件重量 kg 4,000
工件主轴
马达马力
kW ( 连续 )
37
马达马力
kW ( 30 分 )
45
主轴最大扭矩 Nm 10,170
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
7.5
马达马力
kW ( 30 分 )
11
主轴转速 rpm 2 ~ 2,400
X & Z 轴
X 轴最大行程 mm 1,300
Z 轴最大行程 mm 900
W 轴
W 轴最大行程 mm 600
刀库
刀库容量 T 12
刀把规格 BT50
一般性规格
控制器 FANUC Oi-TF Plus
GV-1200
重要诸元
盘面直径 mm Ø1,250
最大旋径 mm Ø1,600
最大车削直径 mm Ø1,350
最大车削高度 mm 1,300
最大工件重量 kg 5,000
工件主轴
马达马力
kW ( 连续 )
37
马达马力
kW ( 30 分 )
45
主轴最大扭矩 Nm 17,100
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
11
马达马力
kW ( 30 分 )
15
主轴转速 rpm 2 ~ 2,400
X & Z 轴
X 轴最大行程 mm 1,375
Z 轴最大行程 mm 900
W 轴
W 轴最大行程 mm 800
刀库
刀库容量 T 16
刀把规格 BT50
一般性规格
控制器 FANUC Oi-TF Plus
GV-1600
重要诸元
盘面直径 mm Ø1,600
最大旋径 mm Ø2,000
最大车削直径 mm Ø1,800
最大车削高度 mm 1,300
最大工件重量 kg 8,000
工件主轴
马达马力
kW ( 连续 )
37
马达马力
kW ( 30 分 )
45
主轴最大扭矩 Nm 23,900
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
11
马达马力
kW ( 30 分 )
15
主轴转速 rpm 2 ~ 2,400
X & Z 轴
X 轴最大行程 mm 1,600
Z 轴最大行程 mm 900
W 轴
W 轴最大行程 mm 800
刀库
刀库容量 T 16
刀把规格 BT50
一般性规格
控制器 FANUC Oi-TF Plus
GV-2000
重要诸元
盘面直径 mm Ø2,000
最大旋径 mm Ø2,050
最大车削直径 mm Ø2,000
最大车削高度 mm 1,280
最大工件重量 kg 5,000 8,000
工件主轴
马达马力
kW ( 连续 )
37
马达马力
kW ( 30 分 )
45
主轴最大扭矩 Nm 23,900
动力刀具主轴 ( 选配 )
马达马力
kW ( 连续 )
11
马达马力
kW ( 30 分 )
15
主轴转速 rpm 2 ~ 2,400
X & Z 轴
X 轴最大行程 mm 1,700
Z 轴最大行程 mm 900
W 轴
W 轴最大行程 mm 800
刀库
刀库容量 T 16
刀把规格 BT50
一般性规格
控制器 FANUC Oi-TF Plus
下列资讯可能为选用配备，详情请洽程泰机械
