SW-12 走心式车铣复合机

微型零件加工之首选

最大加工直径 Ø13 mm
复合式导套设计 导套 / 无导套
占地面积 2.8 m2

SW-12

源自于精密微型零件的加工需求，程泰 SW-12 系列走心式车铣复合机，以精巧的机型尺寸为基础，结合完整的刀具系统、复合式导套以及快速的轴向进给速率，提供您高速、高精度、高复杂度工件的加工能力，为钟表、生医产业的最佳生产解决方案

    机型特点

  • 极小的 2.5 m2 占地面积
  • 专为精密微型零件所开发

    • 弹性的刀具系统

  • 动力刀具系统提供标准型及可扩充型 ( 选配 ) 两种配置方式
  • 可扩充型能依需求装设多种拆换式动力刀具座或特殊动力刀具座
  • 轴向快速进给速率 32 m/min.,换刀更有效率

    • 全方位的加工能力

  • 内藏式主轴转速最高可达 10,000 rpm
  • 复合式导套设计，可依实际需求选择导套或无导套加工模式
  • 副主轴本体可装设一支深孔钻进行深穴钻孔攻牙

    • 控制机能

  • 标配「安全气囊」功能，可避免意外撞机时巨幅的成本损失
  • 选配「OCR 摆动断屑」功能可有效避免缠屑问题，提升机器稼动率

机型组合

A
  • 副主轴
  • 背面刀具系統
C
  • 副主轴
  • 背面刀具系統
D
  • 副主轴
  • 背面刀具系統

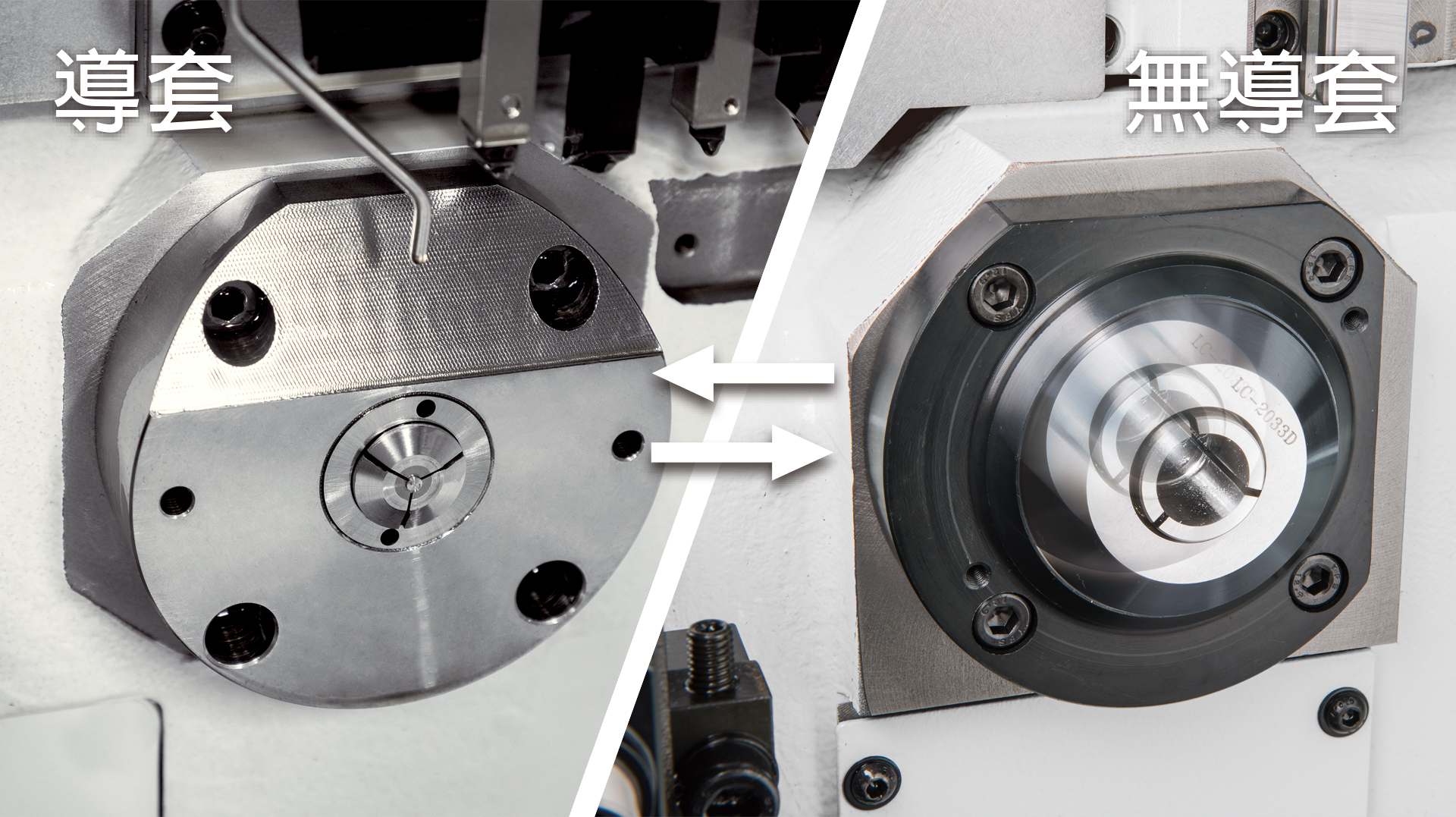

复合式导套
高速内藏式副主轴
独立深孔钻
旋风铣削

背面加工

  • 副主轴采用 3.7 kW ( 15分 ) 内藏式马达设计，最高转速 10,000 rpm，满足高速精密切削的加工需求
  • 工件采用气压夹持设计，其具备作动反应灵敏、环保且节能等多项优势

C 轴功能

  • 高速 Cs 轴设计，定位速度快，操作方便，解析度高达 0.001°
  • C 轴结合动力刀具可提供复合加工能力，包括圆柱及极座标插补之轮廓加工
SW-12
SW-12
重要诸元
加工能力 最大加工直径 mm Ø13
一次开夹最大加工长度 mm 140 / 30 ( 导套 / 无导套 )
外径刀具 刀具数量 6
刀具规格 mm □ 10
内径刀具 刀具数量 4
套筒规格 ER11
侧铣动力刀具 刀具数量 4
最高转速 rpm 10,000
主轴 最高转速 rpm 10,000
马达规格
kW ( 连续 )
2.2
马达规格
kW ( 15分 )
3.7
背向刀具系統
背面加工能力 最大夹持外径 mm Ø13
最大前取长度 mm 80
背面刀具 刀具数量 4
最高转速 rpm 8,000
副主轴 最高转速 rpm 10,000
马达规格
kW ( 连续 )
2.2
马达规格
kW ( 15分 )
3.7
下列资讯可能为选用配备，详情请洽程泰机械
