SK-38 走心式车铣复合机

无所不能的加工能力

最大加工直径 Ø38 mm
复合式导套设计 导套 / 无导套

SK-38

挟带着高刚性龙门型刀具系统结构与强大的复合化功能，程泰 SK-38 系列以前所未有的加工能力，协助您克服任何大直径、复杂型态工件的量产需求。

    机型特点

  • 超高刚性龙门型刀具系统结构
  • 完整的复合化功能，任何复杂的工件皆可轻易克服

    • 弹性的刀具系统

  • 最高可达 9 轴控制，4 轴同动加工
  • 侧铣动力刀具座的特定刀位可装设 90° 动力刀具座，特殊动力刀具座或深孔钻

    • 全方位的加工能力

  • 复合式导套设计，可依实际需求选择导套或无导套加工模式
  • B 轴控制功能可进行高效率的斜孔加工，亦可执行四轴同动的轮廓铣削
  • Y2 轴控制功能可轻易实现工件背面的偏心钻孔及攻牙

    • 控制机能

  • 标配「安全气囊」功能，可避免意外撞机时巨幅的成本损失
  • 选配「OCR 摆动断屑」功能可有效避免缠屑问题，提升机器稼动率

机型组合

A
  • 副主轴
  • 背面刀具系統
  • Y2 轴
  • B 轴
C
  • 副主轴
  • 背面刀具系統
  • Y2 轴
  • B 轴
D
  • 副主轴
  • 背面刀具系統
  • Y2 轴
  • B 轴
Y
  • 副主轴
  • 背面刀具系統
  • Y2 轴
  • B 轴
B
  • 副主轴
  • 背面刀具系統
  • Y2 轴
  • B 轴

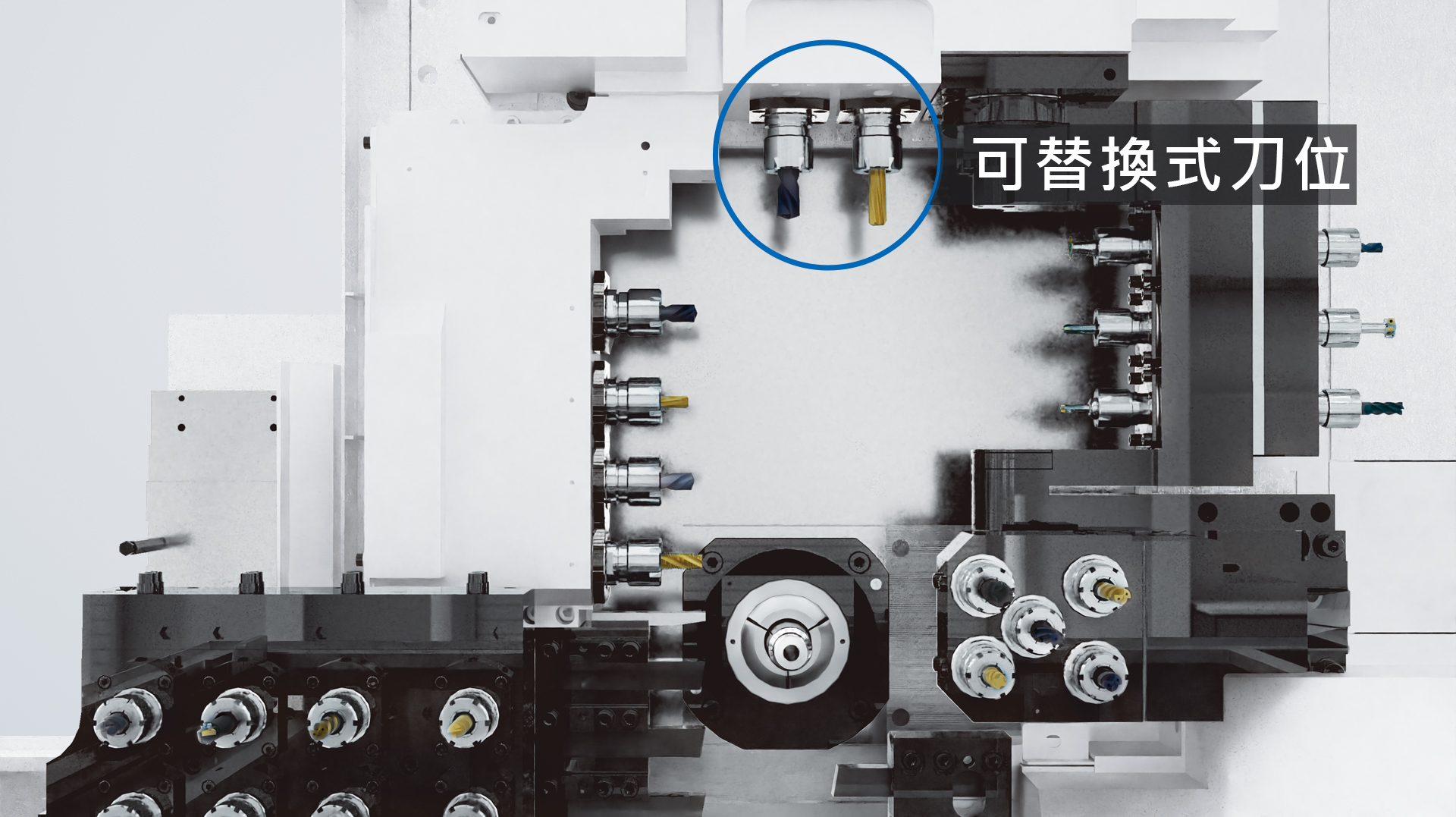

弹性的刀具配置
B 轴控制功能
正面背面同步铣削

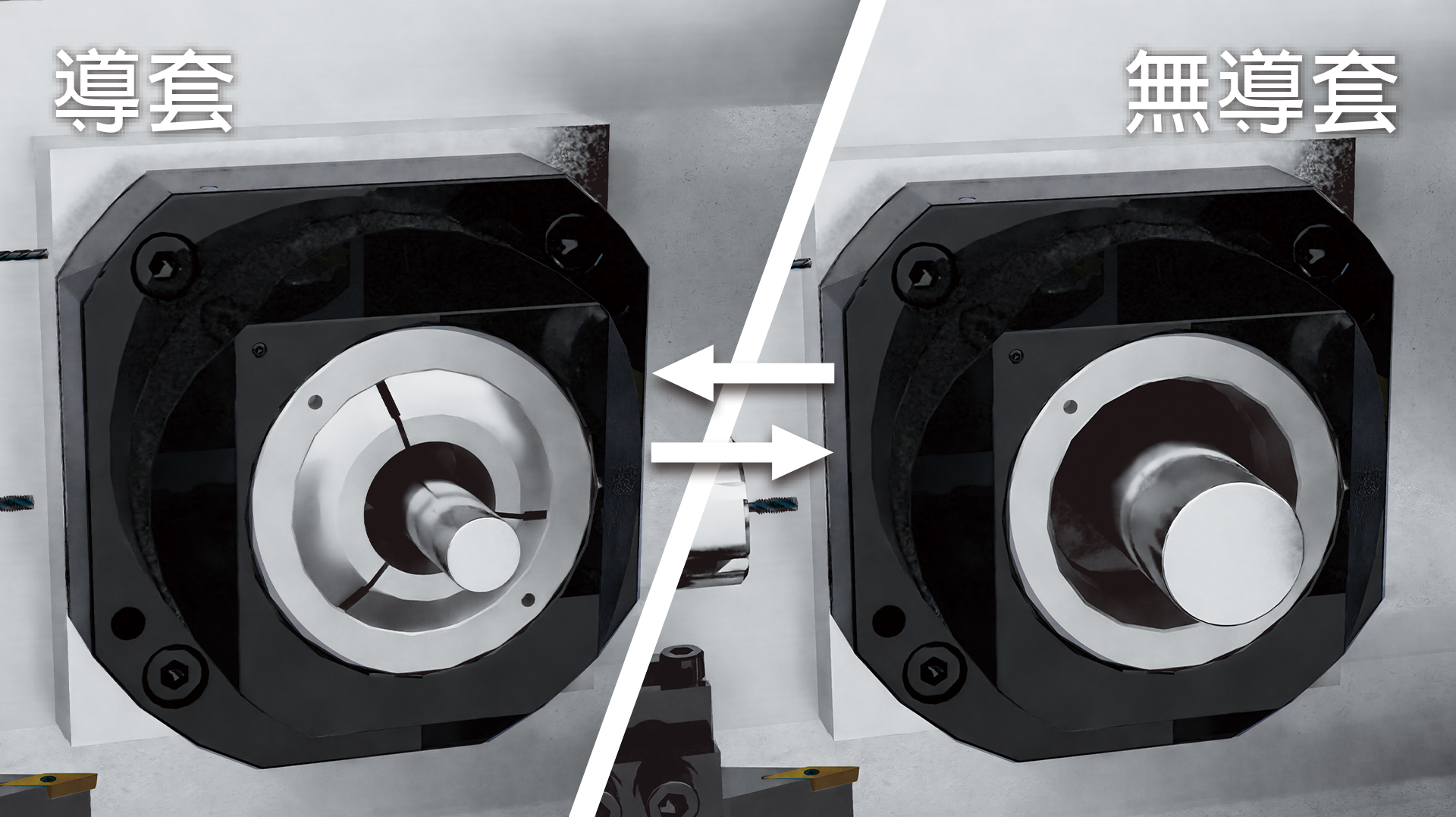

复合式导套

B 轴控制功能

  • 运用 B 轴控制功能可进行特定角度的铣削、钻孔及攻牙，也可执行四轴同动的轮廓铣削
  • 高解析度角度编码器确保 B 轴能在 135° 的行程范围内精确分度定位 ( 最小定位分度：0.001° )
  • 动力刀具容量：正面 × 3 支 / 背面 × 3 支

Y2 轴控制功能

  • 选配 Y2 轴控制功能可进行工件背面的偏心钻孔、攻牙与铣削，满足各种复杂型态工件的加工需求
  • 充裕的 69 mm Y2 轴行程设计，背面刀具座最多可安装 8 支 ER16 动力刀具，也可依需求装设 90° 动力刀具座
  • 动力刀具由 AC 伺服马达驱动，能以高扭矩输出充沛的动力

C 轴功能

  • 主轴、副主轴均配备解析度达 0.001°之 C 轴功能，C 轴配合动力刀具可让本系列具备车铣复合加工的能力，包含圆柱及极座标插补之轮廓加工
SK-38
SK-38
重要诸元
最大加工直径 导套 mm Ø38
无导套 mm Ø42
一次开夹最大加工长度 导套 mm 320
无导套 mm 95
主轴 ( 内藏式 )
最高转速 rpm 7,000
马达规格
kW ( 连续 )
7.5
马达规格
kW ( 10分 )
11
副主轴 ( 内藏式 )
最高转速 rpm 7,000
马达规格
kW ( 连续 )
3.7
马达规格
kW ( 10分 )
5.5
刀具系統
外径刀具 刀具数量 7
刀具规格 mm □ 16 / 20
内径刀具 刀具数量 5
侧铣动力刀具 刀具数量 4
最高转速 rpm 6,000
套筒规格 ER20
背向刀具系統
背面加工能力 最大夹持外径 mm Ø38
最大前取长度 mm 150
背面刀具 刀具数量 8
最高转速 rpm 6,000
B 轴刀具系統
侧面动力刀具 刀具数量 2
套筒规格 ER20
B 轴动力刀具 刀具数量 3 ( 前 ) / 3 ( 后 )
套筒规格 ER16 ( 前 ) / ER16 ( 后 )
刀具驱动马达 kW 2.2
最高转速 rpm 6,000
Y2 轴背面刀具系统
刀具数量 8
Y2 轴行程 mm 69
