HA 平台式巨型车床

超大尺寸工件的加工解决方案

夹头尺寸 24" ~ 63"
最大旋径 Ø2,000 mm ( HA-2000 )
最大车削长度 2 m ~ 10 m

HA

挟带着业界最新科技与高品质零件，程泰 HA 系列平台式巨型 CNC 车削中心，采用高刚性四硬轨底座，搭载三段变速大扭力齿轮式主轴以及高效率的伺服定位刀塔，可完美对应超大尺寸工件的重切削需求，特别适合能源设备业、运输设备业以及冶金设备业等需求大型管状或心轴类工件之精密加工。

本系列另可选用四方刀塔、大型搪孔刀以及手动/自动中心架等配备，满足各种不同的切削应用。除此之外，选用动力刀塔及 C 轴让 HA 系列成为车铣复合机，可在同一机台进行车、铣、钻等复合加工功能，协助您完成今日以及未来的各种加工需求。

    机型特点

  • 超长型、大直径工件的最佳生产解决方案
  • 最大车削直径 Ø1,700 mm, 最大车削长度 10,000 mm

    • 高刚性结构

  • 一体成型大跨距四轨铸件底座，具备高刚性与优异的制震能力
  • 重负荷之超大型主轴头系一体成型铸件，总重达 4,000 kg

    • 极致切削性能

  • 三档变速齿轮式主轴设计，扭矩输出最高达 13,300 Nm
  • 可依需求选择 12 支刀刀塔、四方刀塔或大型抗震搪孔刀

    • 便捷的操作性

  • 高效率可程式尾座搭配 Ø200 / Ø250 mm 内旋转式心轴
  • 多款中心架可供选择，容许工件外径最高达 Ø1,000 mm

    • 复合化加工

  • 可选配 12 支刀动力刀塔，动力刀具转速最高可达 3,000 rpm

机型组合

M
  • 动力刀塔
  • C 轴
X 轴床鞍与尾座之轨道采分离式设计
重型主轴头及三段变速齿轮箱
12 支刀大型伺服刀塔
可程式尾座及 MT#6 固定顶针
动力刀塔
C轴

动力刀塔

  • HA 系列结合 C 轴控制及动力刀塔成为车铣复合中心，可将一工件在同一车床内完成车、铣、钻及攻牙等加工。避免因为工件在机器间移动所产生的误差，同时节省加工时间及人力。
  • 12 支刀动力刀塔可同时提供装置 12 支动力刀具，且仅在工作位置之刀具旋转，其余不旋转。

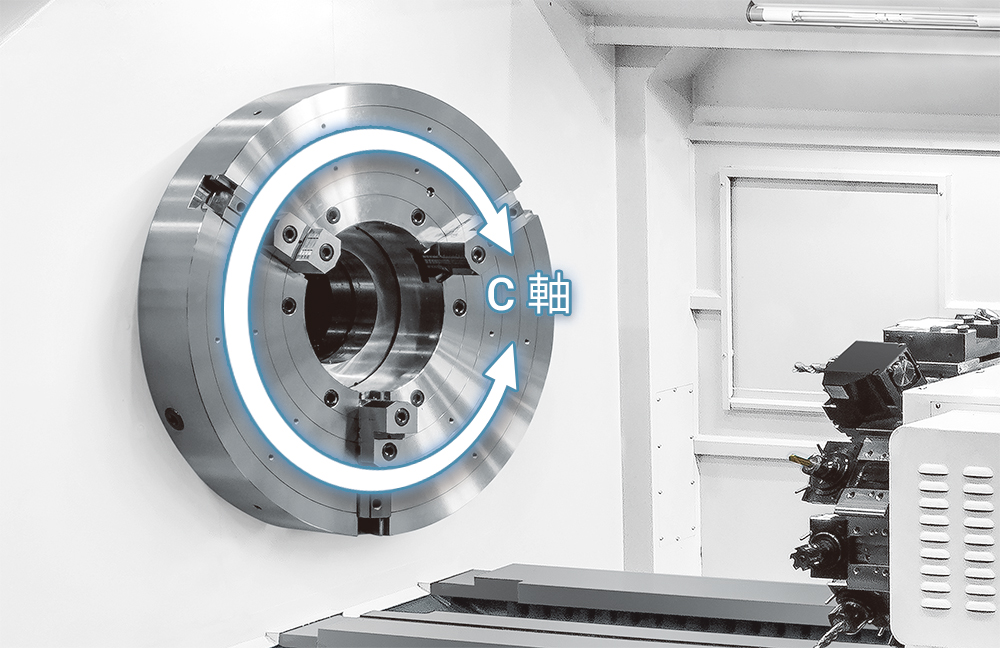

C 轴

  • HA 以 Cf 轴结合碟式煞车系统提供市面上刚性最强的 C 轴功能。
  • 本车床之 FANUC 伺服马达拥有每转 100 万脉波的超高解析度信号及 1,500 Nm ( 连续 ) 扭矩，工件表面加工精度较 Cs 轴 ( 由主轴驱动 ) 车床优异甚多，即使在重切削下动态精度也可达 ±0.02˚。
HA-1400L2 ~ L10 HA-1600L2 ~ L10 HA-2000L2 ~ L10
HA-1400L2 ~ L10 HA-1600L2 ~ L10 HA-2000L2 ~ L10
重要诸元
最大旋径 mm Ø1,400 Ø1,600 Ø2,000
最大车削直径 mm Ø1,100 Ø1,300 Ø1,700
最大车削长度 mm 2,000 ~ 10,000
主轴
马达马力
kW ( 连续 )
37
马达马力
kW ( 15 分 )
45
主轴最高转速 rpm 800 / 600 / 500 / 300 / 250 ( 依机型而有所不同 )
X & Z 轴
X 轴最大行程 mm 595 695 895
Z 轴最大行程 mm 2,150 ~ 10,150
刀塔
刀塔容量 T 12 ( 8 / 4 选配 )
动力刀塔 ( 选配 )
动力刀塔容量 T 12 ( 8 选配 )
驱动马达 主轴马达
动力刀具转速 rpm 3,000
尾座
心轴内锥孔 MT#6 ( 固定顶针 )
心轴直径 mm Ø200 旋转式 ( Ø250 选配 )
选择规格：
HA-1400L2 ~ L10
重要诸元
最大旋径 mm Ø1,400
最大车削直径 mm Ø1,100
最大车削长度 mm 2,000 ~ 10,000
主轴
马达马力
kW ( 连续 )
37
马达马力
kW ( 15 分 )
45
主轴最高转速 rpm 800 / 600 / 500 / 300 / 250 ( 依机型而有所不同 )
X & Z 轴
X 轴最大行程 mm 595
Z 轴最大行程 mm 2,150 ~ 10,150
刀塔
刀塔容量 T 12 ( 8 / 4 选配 )
动力刀塔 ( 选配 )
动力刀塔容量 T 12 ( 8 选配 )
驱动马达 主轴马达
动力刀具转速 rpm 3,000
尾座
心轴内锥孔 MT#6 ( 固定顶针 )
心轴直径 mm Ø200 旋转式 ( Ø250 选配 )
行程 mm 250
HA-1600L2 ~ L10
重要诸元
最大旋径 mm Ø1,600
最大车削直径 mm Ø1,300
最大车削长度 mm 2,000 ~ 10,000
主轴
马达马力
kW ( 连续 )
37
马达马力
kW ( 15 分 )
45
主轴最高转速 rpm 800 / 600 / 500 / 300 / 250 ( 依机型而有所不同 )
X & Z 轴
X 轴最大行程 mm 695
Z 轴最大行程 mm 2,150 ~ 10,150
刀塔
刀塔容量 T 12 ( 8 / 4 选配 )
动力刀塔 ( 选配 )
动力刀塔容量 T 12 ( 8 选配 )
驱动马达 主轴马达
动力刀具转速 rpm 3,000
尾座
心轴内锥孔 MT#6 ( 固定顶针 )
心轴直径 mm Ø200 旋转式 ( Ø250 选配 )
行程 mm 250
HA-2000L2 ~ L10
重要诸元
最大旋径 mm Ø2,000
最大车削直径 mm Ø1,700
最大车削长度 mm 2,000 ~ 10,000
主轴
马达马力
kW ( 连续 )
37
马达马力
kW ( 15 分 )
45
主轴最高转速 rpm 800 / 600 / 500 / 300 / 250 ( 依机型而有所不同 )
X & Z 轴
X 轴最大行程 mm 895
Z 轴最大行程 mm 2,150 ~ 10,150
刀塔
刀塔容量 T 12 ( 8 / 4 选配 )
动力刀塔 ( 选配 )
动力刀塔容量 T 12 ( 8 选配 )
驱动马达 主轴马达
动力刀具转速 rpm 3,000
尾座
心轴内锥孔 MT#6 ( 固定顶针 )
心轴直径 mm Ø200 旋转式 ( Ø250 选配 )
行程 mm 250
下列资讯可能为选用配备，详情请洽程泰机械
四方刀塔
高刚性搪孔刀
铁屑输送机 × 2
可程式活动门
油压中心架

Ø125 ~ 460 mm

手动中心架

Ø300 ~ 600 mm

手动中心架

Ø500 ~ 800 mm

手动中心架

Ø800 ~1,000 mm
