Machining capability

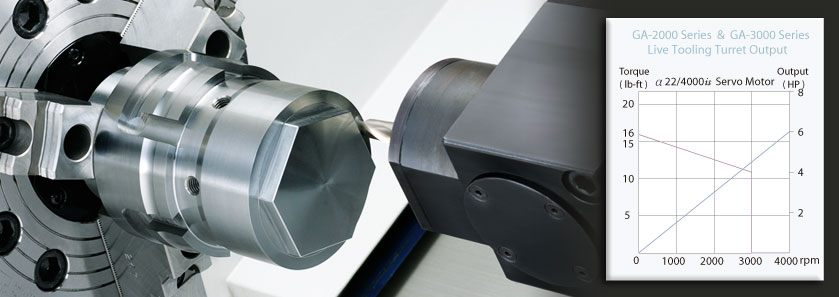

Live Tooling turret Specification

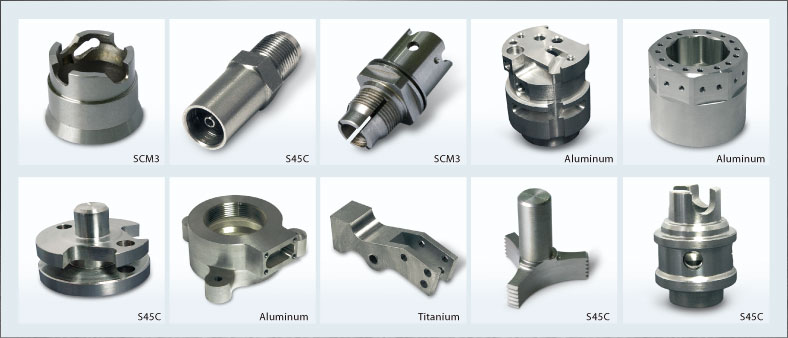

Sample Work Pieces
Models | Tools | Spindle Speed | Feedrate | Cutting Speed | Cutting Depth | |
---|---|---|---|---|---|---|
Drill | GA-2000M GA-3300M |
Ø 20 mm | 600 rpm | 60 mm/min. | 38 m/min. | N / A |
End mill | Ø 20 mm ( 0.79" ) |
1,000 rpm | 200 mm / min ( 7.87 IPM ) |
63 m / min ( 206.7 fpm ) |
12.7 mm ( 0.5" ) |
|
Tapping | M16 * P2.0 | 200 rpm | 400 mm / min ( 15.75 IPM ) |
10 m / min ( 32.8 fpm ) |
N / A | |
Raw Material : S45C |
Drive Motor Power ( Cont. ) |
Drive Motor | Max. Tapping Capacity | Max. Milling Capacity | Gear Ration |
---|---|---|---|---|
4.5 kw ( 6 HP ) | FANUC α 22 / 4,000 is | 16 mm ( 0.63" ) | Ø 20 mm ( 0.79" ) | 4 : 3 |
MACHINING PERFORMANCE
OD HEAVY CUTTING EXAMPLEGA-2000 | ||||||
---|---|---|---|---|---|---|
OD Before Cut | OD After Cut | Spindle Speed | F / Rev. | Depth of Cut | Spindle Load | |
1 | 108 mm ( 4.25" ) |
96 mm ( 3.77"; ) |
500 rpm | 0.3 mm ( 0.0118" ) |
6 mm ( 0.2362" ) |
97 % |
2 | 96 mm ( 3.77" ) |
82 mm ( 3.22" ) |
550 rpm | 0.32 mm ( 0.0125" ) |
7 mm ( 0.2755" ) |
112% |
GA-3300 | ||||||
OD Before Cut | OD After Cut | Spindle Speed | F / Rev. | Depth of Cut | Spindle Load | |
144 mm ( 5.67" ) |
120 mm ( 4.72" ) |
729 rpm | 0.4 mm ( 0.016" ) |
12 mm ( 0.4724" ) |
65 % |
